Progettazione concettuale

Cos’è la progettazione concettuale

La progettazione concettuale consiste nella rappresentazione grafica dei dati che sono stati raccolti e analizzati.

In particolare essa consiste nelle seguenti fasi:

  • Normalizzazione dei requisiti sui dati in un diagramma Entità-Relazione;
  • Documentazione del diagramma;
  • Aggiunzione delle regole aziendali non codificabili nel diagramma;
  • Nella progettazione delle transazioni;
  • Nella verifica della qualità degli schemi concettuali prodotti.

Modello concettuale Entità-Relazione

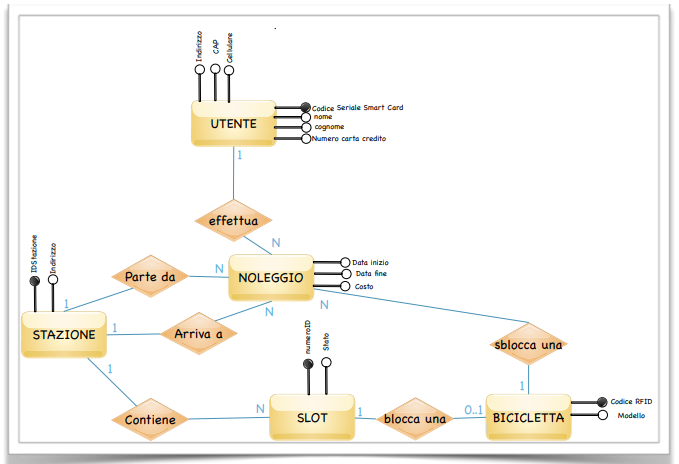

Il modello E/R (Entità-Relazione) è un modello concettuale usato per la rappresentazione della struttura e della forma dei dati. Esso viene rappresentato attraverso dei diagrammi, dove all’interno di essi sono presenti Entità e Relazioni:

  • Un’entità ha un nome univoco all’interno dello schema concettuale, viene rappresentata nel diagramma E/R con un rettangolo e viene identificata con il proprio nome all’interno.
  • Una relazione rappresenta invece dei legami logici tra due o più entità. essa viene rappresentata mediante un rombo, il quale viene identificato con il proprio nome all’interno e da linee che connettono la relazione con le entità componenti.
